Een snelle handleiding voor bevestiging en bevestigingsafstanden

De bevestiging van een Rockpanel plaat kan haast niet makkelijker, mits je een paar aanwijzingen opvolgt.

Bij mechanische bevestiging van Rockpanel platen,

  • gebruik de juiste Rockpanel bevestigingsmaterialen voor een houten of aluminium achterconstructie
  • zorg dat er sprake is van een spanningsvrije bevestiging

 Houd bij het bepalen van de bevestigingsafstanden rekening met de volgende factoren:

  • de windbelasting
    • vaststellen van het windgebied (zie afbeelding)
    • vaststellen van de terrein categorie
    • de maximale hoogte van het gebouw
  • de gebouwzone (zie onderstaande afbeelding)
  • het type Rockpanel plaat, de dikte en het montagesysteem
  • noodzakelijke ventilatievoorzieningen
  • de statische afdracht van de belasting, bijvoorbeeld bij een 1 of 2 velds overspanning
  • lokale bouwregelgeving

Windgebieden in Nederland

De maximale bevestigingsafstanden voor de Rockpanel gevelplaten en de maximale gebouwhoogte voor Rockpanel Lines² panelen zijn berekend op basis van de volgende gegevens:

  • Rockpanel durable platen
  • Geveltoepassing bij gebouw met rechthoekige platte grond
  • Gebouwhoogte ≤ 10 m (alleen voor de Rockpanel platen)
  • Niet berekend voor kuststrook
  • Sterkte klasse hout minimaal C18 conform EN 338 en klimaatklasse 2 volgens EN 1995-1-1+C1:2006 § 2.3.1.3
  • Specificatie van de Rockpanel schroef en popnagel volgens EU goedkeuring ETA-07/0141 en ETA-08/0343
  • Voegbanddikte maximaal 0,5 mm



Bevestiging van Rockpanel platen



Bevestigingsafstanden met Rockpanel schroeven op een houten achterconstructie

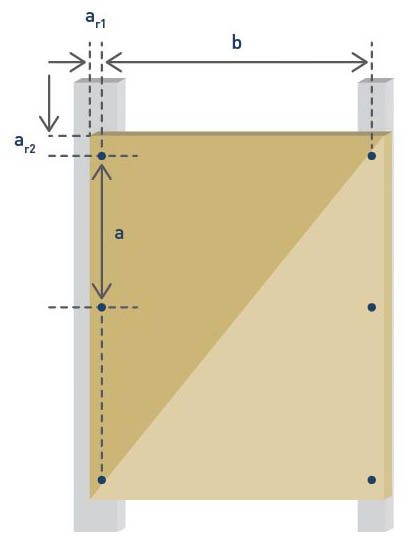

2 vlaks overspanning, 3 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b am ar am ar
III 600 480 (600) 600 (600) 385 (490) 580 (600)
II 600 395 (505) 600 (600) - (400) - (600)
I 600 330 (420) 500 (600) - (335) - (510)
III 500 580 (600) 600 (600) 460 (585) 600 (600)
II 500 475 (600) 600 (600) 380 (480) 570 (600)
I 500 400 (505) 600 (600) 315 (405) 480 (600)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 vlaks overspanning, 2 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 600 445 (540) 335 (450)
II 600 350 (470) - (355)
I 600 275 (380) - (380)
III 500 500 (540) 420 (500)
II 500 440 (505) 330 (445)
I 500 350 (475) 260 (355)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 vlaks overspanning, 3 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

      Bebouwd Onbebouwd
WG b b* a a
III 470 500 600 (600) 555 (600)
II 470 500 570 (600) - (580)
I 470 500 - (600) - (-)
III 370 400 600 (600) 600 (600)
II 370 400 600 (600) 580 (600)
I 370 400 600 (600) 485 (600)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 vlaks overspanning, 2 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 540 - (540) -
II 500 - (500) -
I 470 - (470) -
III 500 500 (540) - (500)
II 460 460 (500) - (460)
I 440 440 (470) - (440)
III 460 500 (540) 460 (500)
II 430 460 (500) 430 (470)
I 410 440 (470) 410 (440)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 vlaks overspanning, 3 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 300 (300) 300 (300)
II 400 300 (300) 295 (300)
I 400 300 (300) 250 (300)
III 300 300 (300) 300 (300)
II 300 300 (300) 300 (300)
I 300 300 (300) 300 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 vlaks overspanning, 2 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 300 (300) 300 (300)
II 400 300 (300) 300 (300)
I 400 300 (300) 235 (300)
III 300 300 (300) 300 (300)
II 300 300 (300) 300 (300)
I 300 300 (300) 300 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 vlaks overspanning, 3 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 - (300) -
II 370 - (300) -
I 350 - (300) -
III 370 300 (300) - (300)
II 350 300 (300) - (300)
I 330 300 (300) - (300)
III 340 300 (300) 300 (300)
II 320 300 (300) 300 (300)
I 300 300 (300) 300 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 vlaks overspanning, 2 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 - (300) -
II 370 - (300) -
I 350 - (300) -
III 370 300 (300) - (300)
II 350 300 (300) - (300)
I 330 300 (300) - (300)
III 340 300 (300) 300 (300)
II 320 300 (300) 300 (300)
I 300 300 (300) 300 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

Bevestigingsafstanden met Rockpanel nagels op een houten achterconstructie

2 vlaks overspanning, 3 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 600 105 (130) 80 (105)
II 600 85 (110) - (85)
I 600 70 (90) - (70)
III 500 125 (160) 100 (125)
II 500 100 (130) 80 (105)
I 500 85 (110) 65 (85)
III 400 155 (200) 125 (160)
II 400 130 (165) 100 (130)
I 400 105 (135) 85 (110)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 velds overspanning, 2 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 600 160 (235) 110 (165)
II 600 115 (175) - (120)
I 600 80 (130) - (80)
III 500 215 (300) 150 (220)
II 500 160 (230) 105 (160)
I 500 115 (175) 70 (120)
III 400 295 (400) 215 (300)
II 400 225 (310) 155 (230)
I 400 170 (245)

115 (175)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Uni, Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 velds overspanning, 3 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 500 315 (400) - (320)
II 500 - (330) -
I 460 - (300) -
III 460 340 (400) 270 (345)
II 430 300 (385) 240 (305)
I 440 245 (315) - (250)
III 400 395 (400) 315 (400)
II 400 325 (400) 255 (330)
I 400 270 (345) 215 (275)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Uni, Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 velds overspanning, 2 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 540 - (400) -
II 500 - (400) -
I 470 - (400) -
III 500 400 (400) - (400)
II 460 400 (400) - (400)
I 440 400 (400) - (400)
III 460 400 (400) 400 (400)
II 430 400 (400) 400 (400)
I 410 400 (400) 400 (400)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Uni, Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 velds overspanning, 3 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 200 (255) 160 (205)
II 400 165 (210) 130 (170)
I 400 140 (175) 110 (140)
III 300 270 (300) 215 (275)
II 300 220 (285) 175 (225)
I 300 185 (235) 145 (190)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 velds overspanning, 2 bevestigers - 6 mm Durable platen

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 300 (300) 300 (300)
II 400 300 (300) 235 (300)
I 400 250 (300) 180 (255)
III 300 300 (300) 300 (300)
II 300 300 (300) 300 (300)
I 300 300 (300) 270 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Uni, Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 velds overspanning, 3 bevestigers - 6 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 - (300) -
II 370 - (300) -
I 350 - (300) -
III 370 300 (300) - (300)
II 350 300 (300) - (300)
I 330 300 (300) - (300)
III 340 300 (300) 300 (300)
II 320 300 (300) 300 (300)
I 300 300 (300) 300 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Uni, Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 velds overspanning, 3 bevestigers - 6 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a
 		a
III 400 - (300) -
II 370 - (300) -
I 350 - (300) -
III 370 300 (300) - (300)
II 350 300 (300) - (300)
I 330 300 (300) - (300)
III 340 300 (300) 300 (300)
II 320 300 (300) 300 (300)
I 300 300 (300) 300 (300)

ar1 ≥ 15 mm / ar2 ≥ 50 mm

* Uitgezonderd voor Rockpanel Uni, Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

Bevestigingsafstanden met popnagels op een aluminium achterconstructie

2 vlaks overspanning, 3 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 600 590 (600) 470 (600)
II 600 485 (600) - (495)
I 600 405 (520) - (415)
III 500 600 (600) 565 (600)
II 500 585 (600) 465 (590)
I 500 490 (600) 390 (495)
III 400 600 (600) 600 (600)
II 400 600 (600) 580 (600)
I 400 600 (600) 485 (600)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

2 vlaks overspanning, 2 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 600 500 (540) 455 (500)
II 600 460 (500) - (470)
I 600 380 (470) - (390)
III 500 500 (540) 460 (500)
II 500 460 (500) 430 (470)
I 500 440 (470) 360 (440)
III 400 500 (540) 460 (500)
II 400 460 (500) 430 (470)
I 400 440 (470) 410 (440)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 vlaks overspanning, 3 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 500 600 (600) - (600)
II 500 - (600) -
I 470 - (600) -
III 470 600 (600) - (600)
II 470 600 (600) - (600)
I 430 600 (600) - (600)
III 460 600 (600) 600 (600)
II 410 600 (600) 580 (600)
I 400 600 (600) 550 (600)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

1 vlaks overspanning, 2 bevestigers - 8 mm Durable platen*

Bevestigingsafstanden (mm) - hoekgebied (middengebied), voor de verschillende windgebieden (WG).

    Bebouwd Onbebouwd
WG b a a
III 540 - (540) -
II 500 - (500) -
I 470 - (470) -
III 500 500 (540) - (500)
II 460 460 (500) - (470)
I 430 440 (470) - (440)
III 460 500 (540) 460 (500)
II 430 460 (500) 430 (470)
I 410 440 (470) 410 (440)

ar1 ≥ 15 mm / ar2 ≥ 50 mm
* Uitgezonderd voor Rockpanel Natural, Rockpanel Ply & Rockpanel Lines²

Bevestiging van Rockpanel Lines² op een houten achterconstructie

Rockpanel Lines² 10 met dubbele ringnagel

Maximale bouwhoogte Lines² 10 mm.



  Lines² XL 10 Lines² S 10
Regelwerk Max. 600 mm. h.o.h. Max. 600 mm. h.o.h.
Windgebied Zone B Zone A Zone B Zone A
III, bebouwd 25 m 15 m 25 m 25 m
III, onbebouwd 20 m 10 m 25 m 25 m
II, bebouwd 20 m 10 m 25 m 25 m
II, onbebouwd 10 m - 25 m 25 m
II, kust - - 25 m -
I, bebouwd 10 m - 25 m 25 m
I, onbebouwd - - 25 m 15 m
I, kust - - 15 m -

* Hogere gebouwhoogte is niet berekend, neem contact op met ons voor advies op maat.

ar1 ≥ 15 mm / ar2 = 15 mm /  ar3 ≥ 20 mm



Rockpanel Lines² 10 - Enkele ringnagel

Maximale bouwhoogte Lines² 10 mm



  Lines² XL 10 Lines² S 10
Regelwerk Max. 600 mm. h.o.h. Max. 600 mm. h.o.h.
Windgebied Zone B Zone A Zone B Zone A
III, bebouwd - - 25 m 15 m
III, onbebouwd - - 15 m -
II, bebouwd - - 15 m 10 m
II, onbebouwd - - 10 m -
II, kust - - - -
I, bebouwd - - 10 m -
I, onbebouwd - - - -
I, kust - - - -

* Hogere gebouwhoogte is niet berekend, neem contact op met ons voor advies op maat.

ar1 ≥ 15 mm / ar2 = 15 mm

Wij produceren plaatmateriaal toegepast in geventileerde constructies, zoals gevelbekleding, dakranden en boeiboorden.
